產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 止回閥

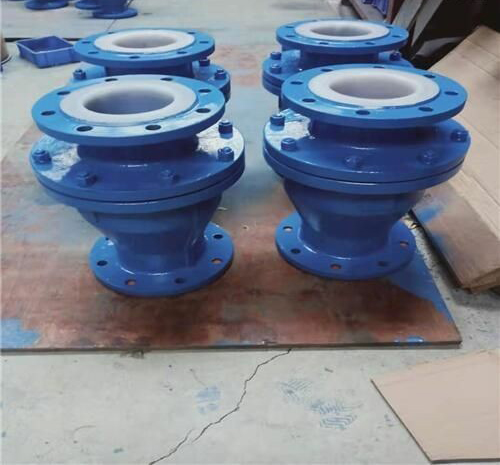

- 旋啟式襯氟止回閥
- H44F46
- H44F46-旋啟式襯氟止回閥
- 107
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H44F46-旋啟式襯氟止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、H44F46-旋啟式襯氟止回閥產品概述
是將聚四氟乙烯樹脂(或型材經加工)采用模壓(或鑲嵌)方法置於鋼質或鐵質的閥門承壓件的內壁(同樣的方法適用於各類壓力容器及管路附件的內襯)或閥門內件的外表麵,當介質由閥體箭頭所示流向進入閥體,介質的壓力作用在閥瓣上產生向上的推力,當介質推力大於閥瓣重力時,閥門打開。當閥後介質壓力作用在閥瓣上的力加上閥瓣自身重力大於閥前壓力作用在閥瓣上的力時,閥門關閉,阻止介質倒流。
二、H44F46-旋啟式襯氟止回閥產品主要特點
1、立式直流式結構,適用與水平管道安裝,不可垂直安裝。
2、全部襯氟塑料F46材料,具有耐腐蝕,密封性好的特點。
3、自動式啟閉,依靠介質壓力自動打開和關閉,一般應用泵前做防介質逆流作用。
三、H44F46-旋啟式襯氟止回閥產品主要部件材質
四、H44F46-旋啟式襯氟止回閥產品外形及尺寸:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H44F46-旋啟式襯氟止回閥產品,請您根據H44F46-旋啟式襯氟止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、H44F46-旋啟式襯氟止回閥產品概述
是將聚四氟乙烯樹脂(或型材經加工)采用模壓(或鑲嵌)方法置於鋼質或鐵質的閥門承壓件的內壁(同樣的方法適用於各類壓力容器及管路附件的內襯)或閥門內件的外表麵,當介質由閥體箭頭所示流向進入閥體,介質的壓力作用在閥瓣上產生向上的推力,當介質推力大於閥瓣重力時,閥門打開。當閥後介質壓力作用在閥瓣上的力加上閥瓣自身重力大於閥前壓力作用在閥瓣上的力時,閥門關閉,阻止介質倒流。
二、H44F46-旋啟式襯氟止回閥產品主要特點
1、立式直流式結構,適用與水平管道安裝,不可垂直安裝。
2、全部襯氟塑料F46材料,具有耐腐蝕,密封性好的特點。
3、自動式啟閉,依靠介質壓力自動打開和關閉,一般應用泵前做防介質逆流作用。
三、H44F46-旋啟式襯氟止回閥產品主要部件材質
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不鏽耐酸鑄鋼 | 超低碳不鏽耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯裏/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | PTFE(F4) | CF8 | CF8 |
四、H44F46-旋啟式襯氟止回閥產品外形及尺寸:
| 公稱通徑 | 標準值 | 參考值 | |||||||||
| DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-Φd | Do | H | WT(Kg) |
| PN0.6Pa | |||||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Φ12 | 105 | 55 | 4 |
| 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Φ12 | 115 | 58 | 5 |
| 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 128 | 60 | 6 |
| 32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Φ14 | 145 | 75 | 7 |
| 40 | 11/2 | 200 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 160 | 82 | 8 |
| 50 | 2 | 230 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 178 | 95 | 10 |
| 65 | 21/2 | 290 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | 205 | 105 | 20 |
| 80 | 3 | 310 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 230 | 120 | 25 |
| 100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 255 | 135 | 30 |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | 305 | 158 | 50 |
| 150 | 6 | 480 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 345 | 180 | 65 |
| 200 | 8 | 495 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | 415 | 215 | 137 |
| 500 | 20 | 978 | 640 | 600 | 568 | 4 | 30 | 16-Φ23 | 740 | 415 | 315 |
