產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥

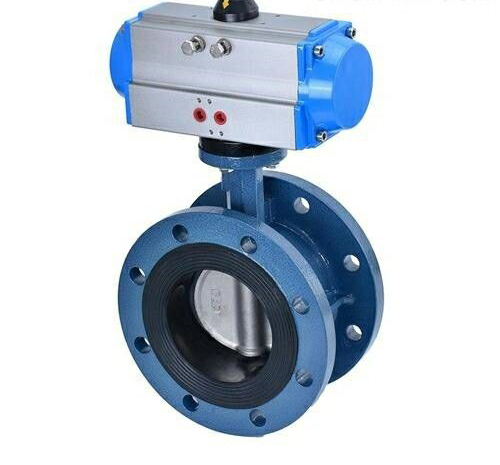

- 法蘭式氣動全襯膠蝶閥
- D641J
- D641J-法蘭式氣動全襯膠蝶閥
- 117
上一個:對夾式氣動全襯膠蝶閥 下一個:對夾式全襯膠蝶閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D641J-法蘭式氣動全襯膠蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
作為一種用來實現管路係統通斷及流量控製的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中,其密封形式多采用密封結構,密封材料為橡膠、聚四氟乙烯等。由於結構特征的限製,不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
氣動襯膠蝶閥在完全開啟時,具有較小的流阻,當開啟在大約15°至70°之間時,又能進行靈敏的流量控製,因而在大口徑的調節領域,蝶閥的應用非常普遍,並將逐步成為主導閥型。由於蝶閥閥板的運動帶有擦拭性,故大多數蝶閥可用於帶懸浮固體顆粒的介質,依據密封件的強度也可用於粉狀和顆粒狀介質。
三、D641J-法蘭式氣動全襯膠蝶閥產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D641J-法蘭式氣動全襯膠蝶閥產品,請您根據D641J-法蘭式氣動全襯膠蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
- 產品簡介
作為一種用來實現管路係統通斷及流量控製的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中,其密封形式多采用密封結構,密封材料為橡膠、聚四氟乙烯等。由於結構特征的限製,不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
- 產品詳細介紹
氣動襯膠蝶閥在完全開啟時,具有較小的流阻,當開啟在大約15°至70°之間時,又能進行靈敏的流量控製,因而在大口徑的調節領域,蝶閥的應用非常普遍,並將逐步成為主導閥型。由於蝶閥閥板的運動帶有擦拭性,故大多數蝶閥可用於帶懸浮固體顆粒的介質,依據密封件的強度也可用於粉狀和顆粒狀介質。
三、D641J-法蘭式氣動全襯膠蝶閥產品主要結構尺寸
| 公稱通徑DN | L mm | D mm | D1 mm | n-d(mm) | H1 mm | H2 mm | 質量 | |
| PN1.6 | PN1.6 | |||||||
| 50 | 108 | 165 | 125 | 4-18 | 4-18 | 91 | 120 | 8 |
| 65 | 112 | 185 | 145 | 4-18 | 4-18 | 104 | 140 | 11.5 |
| 80 | 114 | 200 | 160 | 8-18 | 8-18 | 107 | 150 | 12.5 |
| 100 | 127 | 220 | 180 | 8-18 | 8-18 | 135 | 165 | 23 |
| 125 | 140 | 250 | 210 | 8-18 | 8-18 | 129 | 190 | 40.5 |
| 150 | 140 | 285 | 240 | 8-22 | 8-22 | 131 | 205 | 46.5 |
| 200 | 152 | 340 | 295 | 8-22 | 12-22 | 177 | 2550 | 61 |
| 250 | 165 | 395 | 350 | 12-22 | 12-26 | 206 | 270 | 73.5 |
| 300 | 178 | 445 | 400 | 12-22 | 12-26 | 220 | 320 | 103 |
| 350 | 190 | 505 | 460 | 16-22 | 16-26 | 264 | 358 | 120 |
| 400 | 216 | 565 | 515 | 16-26 | 16-30 | 298 | 400 | 217 |
| 450 | 222 | 615 | 565 | 16-26 | - | 327 | 420 | 242 |
| 500 | 229 | 671 | 620 | 20-26 | - | 352 | 480 | 279 |
| 600 | 267 | 780 | 725 | 20-30 | - | 446 | 560 | 396 |
| 700 | 292 | 895 | 840 | 24-30 | - | 486 | 610 | 596 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D641J-法蘭式氣動全襯膠蝶閥產品,請您根據D641J-法蘭式氣動全襯膠蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
