- 蝶閥
- 電動防爆硬密封法蘭蝶閥
- D943H
- D943H-電動防爆硬密封法蘭蝶閥
- 112
上一個：氣動鋁合金蝶閥 下一個:電動防爆硬密封蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D943H-電動防爆硬密封法蘭蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

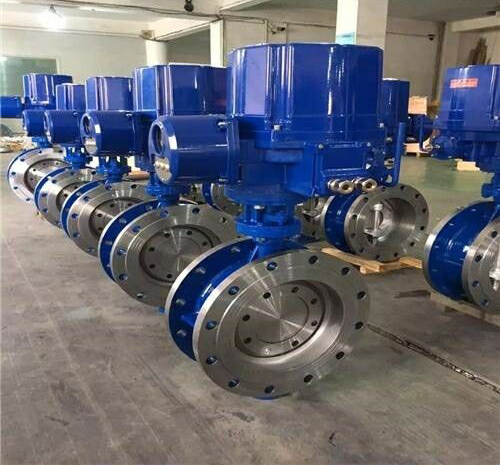

一、D943H-電動防爆硬密封法蘭蝶閥產品簡介
是由角行程的電動執行機構和蝶閥組成，為多層次金屬三偏心硬密封結構，采用一個"U"型不鏽鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。電動硬密封蝶閥解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封麵仍處於滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封麵即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能*的目的。接入220V電壓即可控製閥門的開關，也可以接入控製模塊，輸入控製信號4-20mA或1-5V DC進行控製。電動硬密封蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。電動硬密封蝶閥是調節流量和截斷流體的*裝置。
二、D943H-電動防爆硬密封法蘭蝶閥特點：
1、該蝶閥結構簡單、緊湊、重量輕、易於安裝和拆卸、維修方便。
2、本蝶閥采用不鏽鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，並具有越關越緊的功能。
4、蝶板密封麵采用堆焊鈷基硬質合金，密封麵耐磨損，使用壽命長。
5、本蝶閥結構獨特，"開關"僅需轉動閥杆90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。
三、零部件材料
四、D943H-電動防爆硬密封法蘭蝶閥技術參數
執行器參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D943H-電動防爆硬密封法蘭蝶閥產品，請您根據D943H-電動防爆硬密封法蘭蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、D943H-電動防爆硬密封法蘭蝶閥產品簡介
是由角行程的電動執行機構和蝶閥組成，為多層次金屬三偏心硬密封結構，采用一個"U"型不鏽鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。電動硬密封蝶閥解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封麵仍處於滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封麵即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能*的目的。接入220V電壓即可控製閥門的開關，也可以接入控製模塊，輸入控製信號4-20mA或1-5V DC進行控製。電動硬密封蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。電動硬密封蝶閥是調節流量和截斷流體的*裝置。
二、D943H-電動防爆硬密封法蘭蝶閥特點：
1、該蝶閥結構簡單、緊湊、重量輕、易於安裝和拆卸、維修方便。
2、本蝶閥采用不鏽鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，並具有越關越緊的功能。
4、蝶板密封麵采用堆焊鈷基硬質合金，密封麵耐磨損，使用壽命長。
5、本蝶閥結構獨特，"開關"僅需轉動閥杆90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。
三、零部件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 | 下軸套 | 銅合金、304、316 |
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 | 固定銷 | 25、35、45 |
| 7、8 | 上、下閥軸 | 2Cr13、304、316、316L |
| 9 | 上軸套 | 銅合金、304、316 |
| 10 | 填料 | 聚四氟乙烯/柔性石墨 |
| 11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、D943H-電動防爆硬密封法蘭蝶閥技術參數
| 公稱通徑DN(mm) | 50~1200 |
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作範圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調範圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、361RS等係列角行程電動執行機構 |
| 控製方式 | 開關到位燈(開關兩位控製)、智能調節(4～20mA模擬量信號控製) |
執行器參數
| 執行器類別 | 精小型執行器參數 | HQ係列執行器參數 |
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作範圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控製方式 | 開關到位燈(開關兩位控製)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控製) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定製IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控製單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外塗層 | 幹粉，環氧聚酯，具有*防腐功能 | |
| 采用獨特的電製動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗幹擾、抗浪湧電壓、防擊穿能力強的特點 |
