奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多UQ621F-氣動UPVC球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

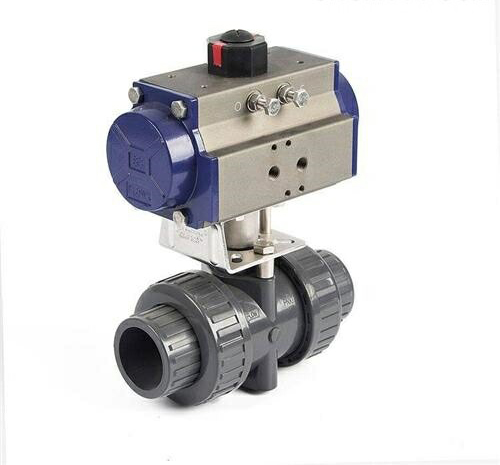

產品簡介：
UQ621F-氣動UPVC球閥采用雙由令承插連接，不須使用特殊工具即可快速裝配。具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。閥體材質衛生無毒、耐腐蝕性強、重量輕、應用範圍廣。例如：純水和生飲水的管路係統、排水和汙水管路係統、鹽水和海水管路係統、酸堿和化學溶液係統等多個行業。
產品特點：
1、雙向雙由令球閥，可同時當由令及閥門使用，可在前段設備管路不必停工的狀態下，關閉球閥，卸下由令，進行後段工程維修。
2、閥體具有優良的耐化學腐蝕性能，在由令端有FPM或EPDM "O"環，配合brTFE墊座之使用，能防止多數化學物質之腐蝕。
3、墊座鬆緊可做適度調整。管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
4、阻燃性能為自熄性。低熱傳導性能，約為鋼材的1/200。重量輕，相當於鋼管1/5，銅管的1/6。
5、介質中重離子含量達超純水標準，衛生指標符合國家衛生標準要求。
6、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道係統均有很大的延長。
氣動執行器：
UQ621F-氣動UPVC球閥采用新型ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
技術參數和性能：
外形尺寸：
附件選項：
根據不同控製和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的UQ621F-氣動UPVC球閥產品，請您根據UQ621F-氣動UPVC球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
產品簡介：
UQ621F-氣動UPVC球閥采用雙由令承插連接，不須使用特殊工具即可快速裝配。具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。閥體材質衛生無毒、耐腐蝕性強、重量輕、應用範圍廣。例如：純水和生飲水的管路係統、排水和汙水管路係統、鹽水和海水管路係統、酸堿和化學溶液係統等多個行業。
產品特點：
1、雙向雙由令球閥，可同時當由令及閥門使用，可在前段設備管路不必停工的狀態下，關閉球閥，卸下由令，進行後段工程維修。
2、閥體具有優良的耐化學腐蝕性能，在由令端有FPM或EPDM "O"環，配合brTFE墊座之使用，能防止多數化學物質之腐蝕。
3、墊座鬆緊可做適度調整。管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
4、阻燃性能為自熄性。低熱傳導性能，約為鋼材的1/200。重量輕，相當於鋼管1/5，銅管的1/6。
5、介質中重離子含量達超純水標準，衛生指標符合國家衛生標準要求。
6、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道係統均有很大的延長。
氣動執行器：
UQ621F-氣動UPVC球閥采用新型ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | UPVC球閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧複位式 | 公稱通徑 | DN15～100mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | UPVC、CPVC、PPH |
| 單作用：7N·M～2668N·M | 閥體材質 | UPVC、CPVC、PPH | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | UPVC、CPVC、PPH |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
| 動作範圍 | 0～90°±5° | 溫 度 | 0℃～+60℃ |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 連接方式 | 雙由令、法蘭 |
| GTD110～GTD350/ATD52～270 G1/4″ | 適用介質 | 食品工業、石化和與PVC相匹配的各種流體 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 結構緊湊、體積小、重量輕、安裝方便 |
外形尺寸：
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| CNS國標 | D1 | 22.4 | 26.4 | 34.5 | 42.5 | 48.6 | 60.6 | 76.7 | 89.7 | 115 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| ANSI美標 | D1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| DIN英製 | D1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| JIS日標 | D1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| L | 112 | 132 | 144 | 167 | 172 | 206 | 273 | 303 | 333 | |
| L1 | 104 | 130 | 130 | 140 | 140 | 186 | 186 | 254 | 254 | |
| H | 151 | 158 | 162 | 198 | 198 | 225 | 278 | 307 | 362 | |
| 重 量 | 1.2KG | 1.4KG | 1.6KG | 2.4KG | 2.7KG | 5.1KG | 5.6KG | 11.4KG | 13.6KG | |
| 執行器型號 | ATD-52 | ATD-52 | ATD-52 | ATD-63 | ATD-63 | ATD-75 | ATD-83 | ATD-92 | ATD-105 |
附件選項：
根據不同控製和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的UQ621F-氣動UPVC球閥產品，請您根據UQ621F-氣動UPVC球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
