- 閘閥
- 電動珞鉬鋼焊接閘閥
- Z960Y-140/170V
- Z960Y電動珞鉬鋼焊接閘閥
- 395
上一個:明杆球墨鑄鐵軟密封閘閥 下一個:電站高壓焊接閘閥

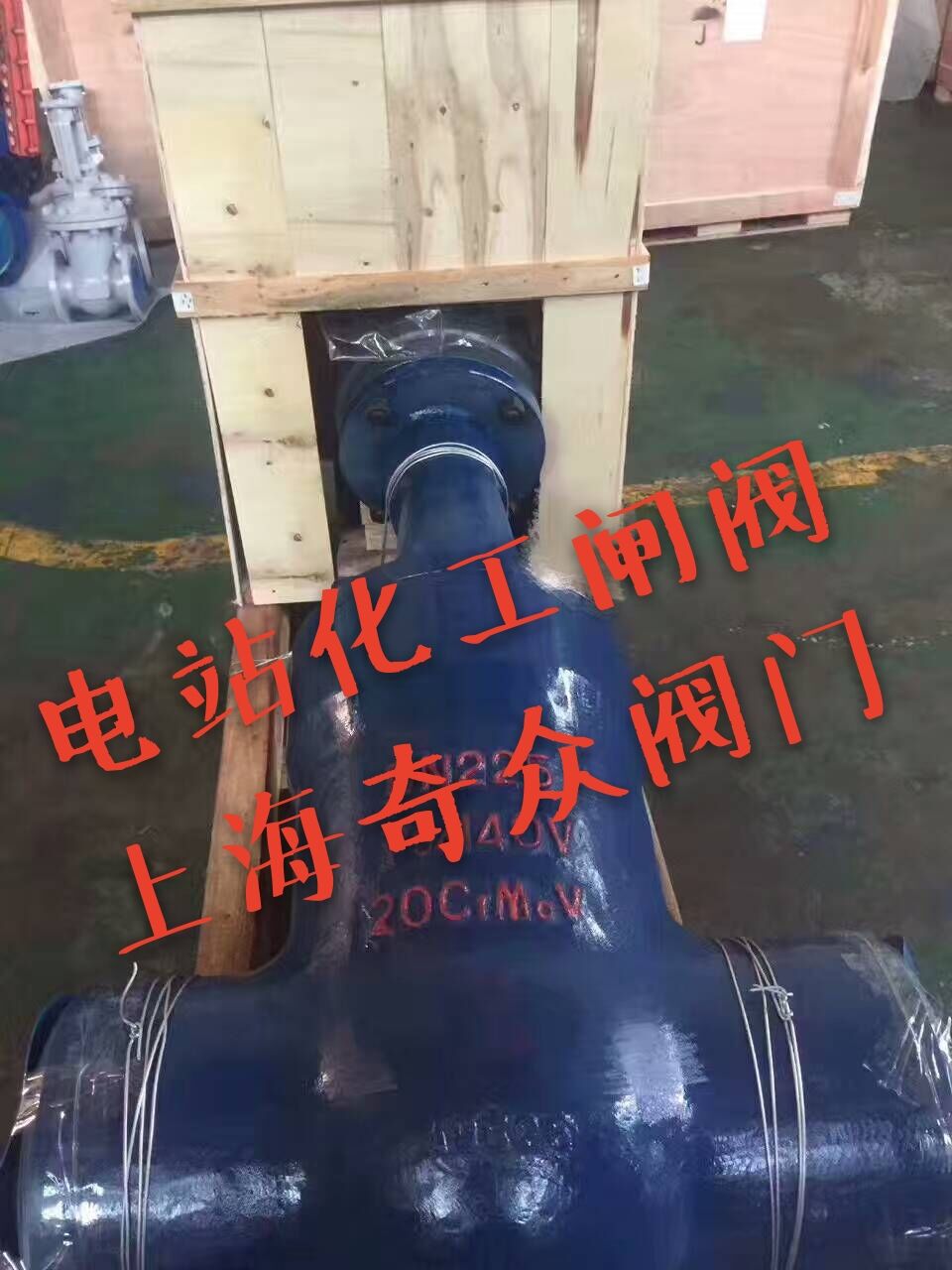

Z960Y電動珞鉬鋼焊接閘閥閥體和閥蓋采用壓力自緊式密封結構,壓力越高,密封性能越好,以確保體蓋連接處的密封,密封副均采用不同硬度司太立鈷基硬質合金堆焊而成,硬度高,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。上密封麵采用奧氏體不鏽鋼或硬質合金堆焊而成,密封可靠、耐腐蝕,更換填料可在不停機的情況下進行,不影響係統運行,閥杆經調質和表麵氮化處理,有良好的抗腐蝕性和抗擦傷性。
公稱通徑:DN15-DN250
公稱壓力:16Mpa-32Mpa(1500LB-3500LB)
適用溫度:P54/100V、P54/170V
適用介質:水、蒸汽、油品、過熱蒸汽
閥體材質:鑄鋼、碳鋼、不鏽鋼、鉻鉬鋼
連接方式:焊接、對焊
設計標準:GB/T 12234
結構長度:GB/T 12221
法蘭連接:JB/T 12224
檢驗試驗:GB/T 26480
密封麵材料代號:Y表示硬質合金、H表示不鏽鋼
結構形式代號:0表示彈性閘板、1表示單閘板、2表示雙閘板
①閥座密封麵采用鈷基硬質合金堆焊而成,耐磨、抗擦傷性能好。
②閥杆表麵經抗蝕性氮化處理,具有良好的抗腐蝕性和抗擦傷性。
③支管兩端為焊接連接,閥門的開啟和關閉由齒輪傳動裝置來控製。
④壓力自緊式密封機構,借介質壓力壓緊楔形密封圈來達到密封,介質壓力越高密封性能越好。
⑤閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板,萬向頂、夾圈等組成,借閥體內導向作升降運動。
注:此外形尺寸為16Mpa壓力閘閥,如需更高壓力尺寸圖紙,敬請來電來函谘詢。
進口Z60Y焊接閘閥是通過閘板的升降來控製閥門的啟閉,閘板垂直於流體方向,改變閘板與閥座間相對位置即可改變通道大小。該閥流體阻力小,密封麵受介質的忡刷和侵蝕小,開閉較省力,其介質流向不受限製,不擾流、不降低壓力,形體簡單,結構長度短,製造工藝性好,適用範圍廣。
| Z960Y電動珞鉬鋼焊接閘閥閥參數: |
公稱壓力:16Mpa-32Mpa(1500LB-3500LB)
適用溫度:P54/100V、P54/170V
適用介質:水、蒸汽、油品、過熱蒸汽
閥體材質:鑄鋼、碳鋼、不鏽鋼、鉻鉬鋼
連接方式:焊接、對焊
設計標準:GB/T 12234
結構長度:GB/T 12221
法蘭連接:JB/T 12224
檢驗試驗:GB/T 26480
密封麵材料代號:Y表示硬質合金、H表示不鏽鋼
結構形式代號:0表示彈性閘板、1表示單閘板、2表示雙閘板
| Z960Y電動珞鉬鋼焊接閘閥閥特性: |
②閥杆表麵經抗蝕性氮化處理,具有良好的抗腐蝕性和抗擦傷性。
③支管兩端為焊接連接,閥門的開啟和關閉由齒輪傳動裝置來控製。
④壓力自緊式密封機構,借介質壓力壓緊楔形密封圈來達到密封,介質壓力越高密封性能越好。
⑤閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板,萬向頂、夾圈等組成,借閥體內導向作升降運動。
| Z960Y電動珞鉬鋼焊接閘閥閥尺寸: |
![]() |
| Z960Y電動珞鉬鋼焊接閘閥閥主要連接外形和尺寸 | 單位:mm |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 |
| L | 150 | 150 | 170 | 180 | 230 | 250 | 330 | 368 | 457 | 533 | 610 | 750 | 762 | 914 |
| H | 259 | 263 | 268 | 272 | 378 | 464 | 689 | 703 | 787 | |||||
| A | 36 | 42 | 44 | 48 | 57 | 62 | 75 | 91 | 117 | 144 | 172 | 198 | 223 | |
| B | 17 | 22 | 27 | 31 | 39 | 49 | 63/59 | 78/74 | 102/97 | 128/122 | 154/146 | 179/169 | 203/198 |
進口Z60Y焊接閘閥是通過閘板的升降來控製閥門的啟閉,閘板垂直於流體方向,改變閘板與閥座間相對位置即可改變通道大小。該閥流體阻力小,密封麵受介質的忡刷和侵蝕小,開閉較省力,其介質流向不受限製,不擾流、不降低壓力,形體簡單,結構長度短,製造工藝性好,適用範圍廣。
