  • 所屬係列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 閘閥
  • 傘齒輪大口徑閘閥
  • Z541H

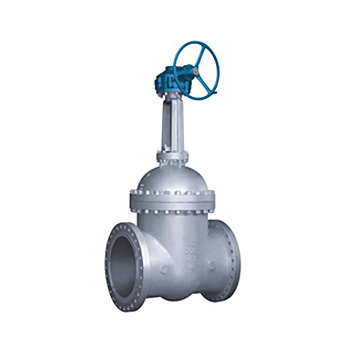

  • Z541H傘齒輪大口徑閘閥
  • 446
上一個:美標高溫高壓電動合金閘閥  下一個:帶吹掃孔閘閥
Z541H傘齒輪大口徑閘閥相關技術參數:
型 號 公稱壓力 Mpa 試驗項目(Mpa) 工作溫度 ℃ 適用 介質
強度(水) 密封水 低壓氣密封
Z541H-16C 1.6 2.4 1.76 0.6 ≤425 水、油品、蒸汽等介質
Z541H-25 2.5 3.75 2.75 0.6 ≤425
Z541H-40 4.0 6.0 4.4 0.6 ≤425
Z541H-64 6.4 9.6 7.04 0.6 ≤425
Z541H-100 10.0 15.0 11.0 0.6 ≤425
Z541H-160 16.0 24.0 17.6 0.6 ≤425


Z541H傘齒輪大口徑閘閥相關連接尺寸:

型號 DN L D D1 D2 b-f n-Φd H D0 重量
Z541H-16C 40 200 145 110 85 18-3 4-18 200 26.5
50 250 160 125 100 18-3 4-18 240 29
65 265 180 145 120 18-3 4-18 240 33
80 280 195 160 135 20-3 8-18 280 45
100 300 215 180 155 20-3 8-18 300 63
125 325 245 210 185 22-3 8-18 320 108
150 350 280 240 210 24-3 8-23 360 134
200 400 335 295 265 26-3 12-23 400 192
250 450 405 355 320 30-3 12-25 450 273
300 500 460 410 375 30-4 12-25 560 379
350 550 520 470 435 34-4 16-25 640 590
400 600 580 525 485 36-4 16-30 640 850
450 650 640 585 545 40-4 20-30 720 907
500 700 705 650 608 44-4 20-34 720 958
600 800 840 770 718 48-5 20-41 800 1112
700 900 910 840 788 50-5 24-41
800 1000 1020 950 898 52-5 24-41
900 1100 1120 1050 998 54-5 28-41
1000 1200 1255 1170 1110 56-5 28-48
