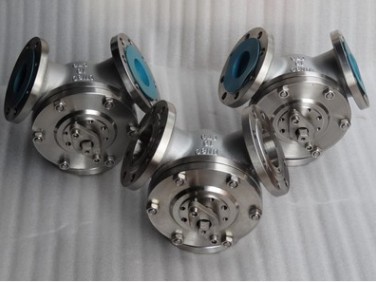

Y型135度三通球閥－135度Y型三通球閥有相互成135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次汙染。配電動執行器、氣動執行器實際自動化控製。

Y型135度三通球閥標準技術參數

閥  體

公稱通徑：DN50-DN300

閥體材質：WCB、304、316

連接方式：法蘭式

壓力等級：PN1.6-4.0MPa

結構形式：Y型120度、Y型135度

Y型135度三通球閥閥內組件

閥座密封：PTFE：-30℃～180℃

PPL ：-30℃～250℃

硬密封：-30℃～450℃ 硬質合金：表麵噴焊、氮化鎢

閥芯材質：304、316、316；硬密封球芯表麵采用噴焊、氮化鎢

閥杆材質：304

適用介質：粉體、水液、氣體等

性能

流道形成120度切換，流道平坦、阻力小、流通能力強

介質無滯留

軟密封最高溫度250度

硬密封最高425度

泄漏量：零泄漏

回差：±2.5%

Y型135度三通球閥設計製造標準

設計製造：GB/T12238-2008

連接標準：JB/T 79.1-1994

結構長度：GB/T12221-2005

壓力試驗：GB/T13927-2008

氣動執行器

雙作用：           通氣開、通氣關，氣源故障保持當前位置

單作用氣開式：  通氣開、斷氣關，氣源故障關閉

單作用氣關式：  通氣關、斷氣開，氣源故障打開

可選附件：        換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆

135度Y型三通球閥流向圖

Y型135度三通球閥尺寸圖
