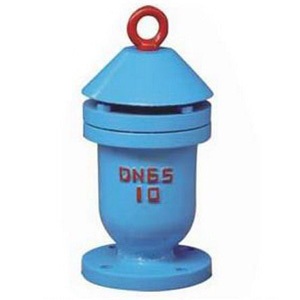

KP快速排(吸)氣閥設計合理,結構簡單,體積小,排氣量大,我廠在原基礎上進行大量改進,使KP型更完美,產品合格率可達100%。
快速排(吸)氣閥工作原理
管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水衝進閥內,經過球碗然後反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。
快速排(吸)氣閥主要特點
1、能夠排除管道中的氣體,減少阻力節約能源。
2、當管道負壓時,本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不鏽鋼,使用壽命長,安全可靠。
2、當管道負壓時,本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不鏽鋼,使用壽命長,安全可靠。
快速排(吸)氣閥主要用途
本閥適用於工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。閥為圓桶狀式閥體,共內部主要有不鏽鋼浮球及塞頭。本閥裝設於泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
快速排(吸)氣閥技術參數
1. 介質:清水
2. 使用溫度常溫
3. 閥體:灰鑄鐵HT200
4. 浮球與塞頭:不鏽鋼
5. 密封材料,丁腈橡膠
6. 閥體強度試驗,1.5MPa
7. 密封試驗壓力0.05-1.1MPa
2. 使用溫度常溫
3. 閥體:灰鑄鐵HT200
4. 浮球與塞頭:不鏽鋼
5. 密封材料,丁腈橡膠
6. 閥體強度試驗,1.5MPa
7. 密封試驗壓力0.05-1.1MPa
快速排(吸)氣閥排氣量表(按每秒流速成1.5-3.0米計算)
|
規格 |
25 |
50 |
80 |
100 |
150 |
200 |
|
立方米/小時 |
4-8 |
11-22 |
22-40 |
42-60 |
61-122 |
83-166 |

快速排(吸)氣閥主要外形連接尺寸
|
公稱通徑(DN) |
D |
D1 |
D2 |
D3 |
H |
Z-Φd |
|
25 |
115 |
85 |
65 |
140 |
285 |
4-14 |
|
50 |
160 |
125 |
102 |
200 |
340 |
4-14 |
|
80 |
195 |
160 |
135 |
230 |
490 |
4-18 |
|
100 |
215 |
180 |
158 |
250 |
545 |
4-18 |
|
150 |
280 |
240 |
212 |
300 |
615 |
8-23 |
|
200 |
335 |
295 |
268 |
380 |
730 |
8-23 |
