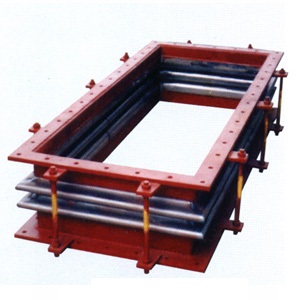

矩形波紋補償器又稱又稱波紋膨脹節,波紋伸縮節。該產品具有軸向、橫向、角向補償功能。
型號:DN1000-DN5000,壓力級別0.01-0.25Mpa
連接方式:1、法蘭連接 2、接管連接
軸向補償量:根據用戶要求
型號:DN1000-DN5000,壓力級別0.01-0.25Mpa
連接方式:1、法蘭連接 2、接管連接
軸向補償量:根據用戶要求
主要數據表
|
端麵尺寸 LpxLs(mm) |
1000×800 |
1500×800 |
2000×800 |
2500×800 |
3000×800 | ||||||
|
波數n |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 | |
|
補償量Xo(mm) |
42 |
21 |
42 |
21 |
42 |
21 |
42 |
21 |
42 |
21 | |
|
總長 L (mm) |
LO |
310 |
470 |
310 |
470 |
310 |
470 |
310 |
470 |
310 |
470 |
|
L2 |
360 |
520 |
360 |
520 |
360 |
520 |
360 |
520 |
360 |
520 | |
|
L3 |
410 |
570 |
410 |
570 |
410 |
570 |
410 |
570 |
410 |
570 | |
|
L4 |
460 |
620 |
460 |
620 |
460 |
620 |
460 |
620 |
460 |
620 | |
|
軸向剛度 Kx(kgf/mm) |
0.0211 XL' |
0.0106 XL' |
0.0211 XL' |
0.0106 XL' |
0.0211 XL' |
0.0106 XL' |
0.0211 XL' |
0.0106 XL' |
0.0211 XL' |
0.0106 XL' | |
|
端麵尺寸 LpxLs(mm) |
3500×800 |
4000×800 |
5000×800 |
4500×1120 |
3171×2716 | ||||||
|
波數n |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 | |
|
補償量Xo(mm) |
21 |
38 |
21 |
38 |
21 |
38 |
21 |
38 |
21 |
38 | |
|
總長 L (mm) |
LO |
310 |
470 |
310 |
470 |
310 |
470 |
310 |
470 |
310 |
470 |
|
L2 |
360 |
520 |
360 |
520 |
360 |
520 |
360 |
520 |
360 |
520 | |
|
L3 |
410 |
570 |
410 |
570 |
410 |
570 |
410 |
570 |
410 |
570 | |
|
L4 |
460 |
620 |
460 |
620 |
460 |
620 |
460 |
620 |
460 |
620 | |
|
軸向剛度 Kx(kgf/mm) |
0.0211 XL' |
0.0357 XL' |
0.0211 XL' |
0.0357 XL' |
0.0211 XL' |
0.0357 XL' |
0.0211 XL' |
0.0357 XL' |
0.0211 XL' |
0.0357 XL' | |
