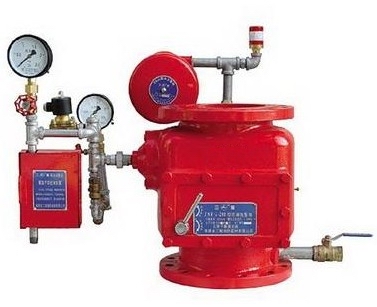

ZSFM型隔膜式雨淋閥
ZSFM係列隔膜雨淋閥由主閥，水力警鈴，壓力開關，手動球閥，電磁閥，三通球閥，針閥及控製管路等組成。配以開式噴頭、水幕噴頭、閉式噴頭及火災報警控製係統即可組成相應的水噴滅火係統。具有結構簡單、操作容易、安全可靠、安裝維護方便等特點。失火時，雨淋閥開啟，係統開式噴頭一齊自動噴水滅火處火源，而且可以同時自動向整個被保護的麵積上噴水，從而防止火災的蔓延和擴大。適用於易結冰或需重點保護的火災危險性大的建築物和場地。
結構及用途：
ZSFM係列隔膜雨淋閥主閥采用隔膜將主閥分為上下兩腔，上腔為控製腔。利用上下腔麵積差產生水壓力實現主閥密封。未失火時，三球閥手柄向下，針閥、檢修球閥、末端球閥為開啟狀態，電磁閥、手動球閥、排放球閥為開閉狀態，壓力表1灰進口壓力，壓力表2為0。此時主閥為關閉狀態。失火時，有三種控製方式控製主閥開啟滅火。主閥開啟後，壓力進入壓力開關和水力警鈴，水力警鈴發出警聲；壓力開關控製中心發出信號或開啟消防泵。隔膜雨淋閥具有防複位結構，主閥開啟10％後防複位裝置自動啟動，防止由於誤操作而使主閥回位。滅火後，切斷傳動管網，關閉電磁閥、手動球閥和末端球閥即可關閉主閥。
結構合理、美觀：雨淋閥控製管線選用優質銅管，合理配置控製元件，使控製閥門簡單，明了。
控製、操作方便、可靠：三種控製方式確保主閥開啟，且三種控製方式中任一種控製方式均能開啟主閥。
內置防複位裝置：防複位裝置內置簡化了控製配管。防複位裝置的啟動由主閥自動控製，複位操作簡單。
雨淋滅火係統組成及工作原理：
雨淋滅火係統由電控雨淋閥、開式或閉式噴頭（另外購買）、水流指示器（另外購買）、水力警鈴、壓力開關（另外購買）、電控製櫃（另外購買）等組成電控製雨淋係統。在工作伺應狀態時，雨淋閥將消防水封閉於管網供水側，係統側管網中沒有水。
當保護區內探測器將測得的火災信號傳送至控製中心，再由控製中心將信號處理後，向雨淋閥上的電磁閥發出啟動信號，電磁閥打開，隔膜室泄壓，雨淋閥啟動，水從供水側進入係統管網,通過噴頭噴向保護區，實施滅火。
雨淋閥隔膜腔內水壓的高低控製著雨淋閥的啟閉，當通過打開電磁閥或由工作人員打開緊急手動快開閥使隔膜腔內水壓下降到一定值時，隔膜被供水壓力頂開，水流進入係統側管網滅火。
雨淋閥也可配濕式或幹式控製管網，組成濕式或幹式控製係統，當控製管網的噴頭爆裂使隔膜腔的水壓下降，閥打開。
本閥設有防複位裝置，壓力腔內的水壓一經泄壓後，無論電磁閥或手動快開閥是否重新被關閉，壓力腔均不能重新升壓，閥仍保持開啟狀態，可保證滅火過程中不會因斷電而使雨淋閥重新關閉。
ZSFM係列隔膜雨淋閥主要零件及材質：

編號

零件名稱

材質

編號

零件名稱

材質

編號

零件名稱

材質

1

閥蓋

鑄鐵：球聖鑄鐵

5

膜片壓板

青銅

9

0型圈

橡膠 (BUNA-N)

2

0型圈

橡膠舊 (BUNA-N)

6

膜片

尼龍強化橡膠

10

0型圈壓板

青銅

3

軸套

青銅

7

閥體

鑄鐵：球聖鑄鐵

11

閥座

青銅

4

彈簧

0Cr18N19

8

閥盤

青銅

12

軸

0Cr18N19

ZSFM係列隔膜雨淋閥主要外形及連接尺寸：

型號

公稱通徑DN

1

D

D1

Z-φd

H1

H

PN10

PN16

PN25

PN10

PN16

PN25

PN10

PN16

PN25

PN10

PN16

PN25

ZSFM80

80

241

160

160

145

145

4-18

8-18

200

200

ZSFM100

100

292

220

235

180

190

8-18

8-23

230

375

ZSFM150

150

356

285

300

240

250

8-22

8-28

340

500

ZSFM200

200

495

340

360

295

310

8-22

12-28

410

635

ZSFM250

250

622

395

405

425

350

355

370

12-23

12-28

12-31

500

780

ZSFM300

300

698

445

460

485

400

410

430

12-23

12-28

16-31

600

915

閥體結構啟閉狀態示意圖
雨淋閥配置及係統示意圖
ZSFM係列隔膜雨淋閥安裝要求：
1) 係統應安裝於有采暖且照明良好的室內，並在周圍留出約0.5m的空間以便於安裝和維修。
2) 安裝之前徹底衝洗掉供水管路中的異物。
3) 可以垂直、水平安裝雨淋閥,但注意電磁閥的安裝始終應保持電磁鐵芯豎直狀態。
4) 為了維修、調試方便，應在雨淋閥的前後分別安裝閥前供水控製閥和閥後控製閥。
出廠檢驗：100% 2.4MPa水壓（閥瓣打開和關閉兩種狀態）
工作壓力：0.14～1.2MPa 電磁閥啟動電源:DC24V
ZSFM係列隔膜雨淋閥訂貨須知
1) 用戶在訂貨時請在訂單上寫所需要產品的名稱、數量、規格、型號、交貨日期。
2) 本產品每套包括：雨淋閥1台,1.6MPa壓力表2隻,水力警鈴一套,使用說明書、合格證各1份。其它配件如信號閘閥(蝶閥)、閘閥、壓力開關等須單獨訂貨。
3) 雨淋閥裝置在特殊的環境(如腐蝕嚴重)、防爆場合中使用,用戶需說明使用環境情況,我公司可按不同特殊環境給予特殊訂貨。
4) 雨淋閥安裝之前應衝洗供水管網,使其內部清潔無汙物，檢查雨淋組是否有碰損，然後按安裝示意圖安裝。
5) 雨淋閥可以豎、臥安裝，但電磁閥必須水平安裝。
6) 每季度進行一次試警鈴試驗。目的是檢查係統情況，使其始終保持正常狀況。
7) 雨淋閥裝置應每年檢修一次，衝洗管道，清除水垢 、鐵鏽、汙物等；檢查各零件是否損壞；節流孔有無堵塞；閥座有無水垢、鏽蝕、雜質。
本參數、說明隻是提供參考。歡迎你的來電選購，我公司能給以提供更多資料！
