我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多三合一多功能止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

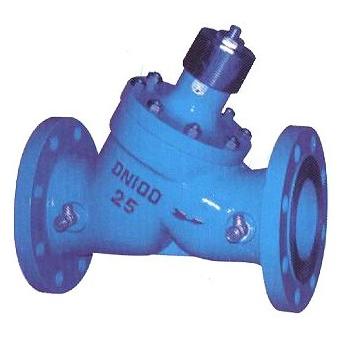

三合一多功能止回閥產品簡介：
JLH三合一多功能止回閥它包括閥體內設閥座、閥杆、彈簧、閥瓣、導套等零件組成。此閥具有截至、止回、節流三種功能。主要用於水泵出口或其它防止液體倒流的管道，可有效的防止普通止回閥液體倒流時產生的水錘衝擊和噪音，是止回閥的更新換代產品。 安裝了加速關閉彈簧，利用快關原理防止水錘的產生，防止介質倒流，達到靜音關閉；裝有開度指示器，通過調節開度，可以調節水泵的輸出量；關閉閥杆，可起到截止閥的作用。
三合一多功能止回閥工作原理：
JLH三合一多功能止回閥用一個閥門，可以圓滿地完成三種功能：無水錘止回閥、截止閥、平衡閥。泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。通過調節開度，可以調節泵的輸出量。裝有指示器，可以用眼睛確認閥門的開啟度。密封墊用丁腈橡膠製作，因而根本不會泄漏，可以吸收衝力。彈簧是用不鏽鋼製作，因而具有很強的耐蝕性。可節約水量的設備材料和費用，縮小安裝空間。由於形狀和結構高等成流線型，因而壓降很小。由於起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。水平管道，垂直管道上均可安裝。
三合一多功能止回閥產品特點：
1、用一個閥門 , 可以圓滿地完成三種功能：無水錘止回閥、截止閥、平衡閥。
2、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3、通過調節開度，可以調節泵的輸出量。
4、裝有指示器，可以用眼睛確認閥門的開啟度。
5、密封墊用丁腈橡膠製作，因而根本不會泄漏，可以吸收衝力。
6、彈簧是用不鏽鋼製作，因而具有很強的耐蝕性。
7、可節約水量的設備材料和費用，縮小安裝空間。
8、由於形狀和結構高等成流線型，因而壓降很小。
9、由於起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10、水平管道，垂直管道上均可安裝。
三合一多功能止回閥主要技術參數：
|
性能 |
ATO-2001 |
ATO-2002 | |
|
適合介質 |
水油 | ||
|
適用壓力 |
最大10kg/cm² |
20kg/cm² | |
|
適合溫度 |
最高80ºC | ||
|
允許泄漏量 |
0 | ||
|
規格 |
DN50-DN800 | ||
|
連接方式 |
法蘭標準10kg/cm² |
法蘭標準20kg/cm² | |
|
材質 |
閥體蓋 |
鑄鐵 |
鑄鋼 |
|
閥座 |
鑄鋼 | ||
|
密封墊 |
丁腈橡膠 |
||
|
閥辨 |
鑄鋼 |
鑄鋼 | |
|
彈簧 |
不鏽鋼 | ||
三合一多功能止回閥主要外形安裝尺寸：
|
公稱通徑 |
安裝方式 |
閥長L(mm) |
管螺及法蘭直徑D |
開啟高度H(mm) |
螺栓孔中心距D1 |
螺栓孔數直徑N-d |
重得kg |
|
50 |
法 蘭 連 接
|
230 |
160 |
210 |
125 |
4-18 |
16 |
|
65 |
290 |
180 |
250 |
145 |
4-18 |
24 | |
|
80 |
310 |
195 |
290 |
160 |
8-18 |
35 | |
|
100 |
350 |
215 |
320 |
180 |
8-18 |
50 | |
|
125 |
400 |
245 |
380 |
210 |
8-18 |
72 | |
|
150 |
480 |
280 |
420 |
240 |
8-18 |
98 | |
|
200 |
533 |
335 |
500 |
295 |
12-23 |
150 | |
|
250 |
622 |
405 |
580 |
355 |
12-25 |
230 | |
|
300 |
698 |
460 |
730 |
410 |
12-25 |
390 | |
|
350 |
787 |
520 |
830 |
470 |
16-25 |
500 |
