我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多德標法蘭截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

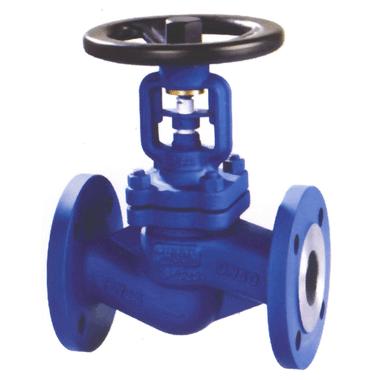

德標法蘭截止閥產品簡介：

我公司生產的德標法蘭截止閥法蘭尺寸符合DIN2532及EN1092-2。結構長度符合DIN3302F6。不但閥門尺寸嚴格按德標生產，且產品外觀、閥門油漆均（jun1）符合出口標準。

德標法蘭截止閥工作原理：

德標法蘭截止閥采用明杆支架式，螺栓連接閥蓋結構，旋轉升降閥杆和手輪，閥體、閥蓋的設計經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，並方便填料的更換。適用於石油、化工、冶金、電力、造紙、製藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。

德標法蘭截止閥產品特點：

1、產品設計製造符合國內外的先進標準要求，密封可靠，性能優良。

2、結構設計緊湊合理，造型美觀。

3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕鬆。

4、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用於各種壓力，溫度及介質工況。

5、采用國內外多種配管法蘭密封麵型式，滿足各種工程需要及用戶要求。

德標法蘭截止閥技術規範：

結構形式 construction BB-BG-OS&Y
驅動方式 operation 手動hand-operated
氣動 pneumatic
設計標準 design standard DIN3356
結構長度 face to face dimension DIN3202
連接法蘭 flanged ends DIN2543-2545
試驗和檢驗 test&inspection DIN3230
德標法蘭截止閥產品性能規範：
公稱壓力(MPa)
nominal pressure
 殼體試驗壓力(MPa)
shell test		 密封試驗壓力(MPa)
sealing test		 適用溫度(℃)
suitable temp		 適用介質
suitable madium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
2.5 3.75 2.75
4.0 6.0 4.4

德標法蘭截止閥主要零部件材質：

序號NO. 名稱part name 材質material
1 閥體body GS-C25、CF8、CF3
2 閥瓣disc 2CR13、F304、F316
3 軸銷hinge pin F304、F316
4 波紋管組件bellows combination F304、F316L
5 閥蓋bonnet GS-C25、CF8、CF3
6 填料packing 柔性石墨Flexible graphite、PTFE
7 壓套gland 25#、F304、F316
8 定位片locator 25#、F304、F316
9 閥杆螺母stem nut 銅合金ZQA19-4
10 手輪hand wheel 碳鋼carbon steel
11 並帽cap 25#
12 油杯oil cup 黃銅brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 雙頭螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 墊片gasket 柔性石墨+不鏽鋼
flexible graphite+stainless steel、PTFE
16 閥杆stem 2Cr13、F304、F316

德標法蘭截止閥WJ41H-16

壓力等級
pressure		 PN16
口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量Weight 4 4.5 5 7 9 12 18.5 23 38.5 56 75 113.5 235 395
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
德標法蘭截止閥WJ41H-25
壓力等級
pressure		 PN25
口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量Weight 4 4.5 5.5 7.5 10 12.5 19 24 43 57 79 135 285 415
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
德標法蘭截止閥WJ41H-40
壓力等級
pressure		 PN40
口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量Weight 4 4.5 6 8 11.5 13.5 20 25 45 60 83 158 305 440
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
​上海奇眾閥門訂貨須知： 我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的德標法蘭截止閥產品，請您根據德標法蘭截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
