  • 所屬係列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 蝶閥
  • 對夾式軟密封蝶閥
  • D(3.6.9)71X/F/J
  • D(3.6.9)71X/F/J對夾式軟密封蝶閥
  • 809
上一個:氣動伸縮蝶閥  下一個:對夾蝸輪蝶閥

我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多對夾式軟密封蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

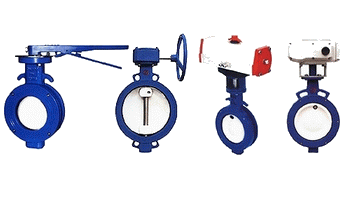

對夾式軟密封蝶閥該產品由橡膠密封蝶閥和碳鋼或不鏽鋼閥板、閥杆構成。適用於溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

對夾式軟密封蝶閥主要特點為:
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。

設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

對夾式軟密封蝶閥主要技術參數

公稱通徑

DN(mm)

50~800

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、汙水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸杆蝸輪傳動、氣傳動、電傳動。

零件名稱

材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼

蝶板

鑄鋼、不鏽鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥杆

2Cr13、不鏽鋼

填料

O型圈、柔性石墨O

對夾式軟密封蝶閥材料選用和適用溫度

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

矽橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

適用工作溫度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

對夾式軟密封蝶閥連接尺寸

公稱通徑
(DN)

L

D1

D

z-φd

H

H0

A

B

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380

上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的對夾式軟密封蝶閥產品,請您根據對夾式軟密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
