【摘要】電動比例調節閥工作原理包含了控製原理和電氣原理，通過對兩個原理介紹，可以作為選用電動比例調節閥依據。
電動比例調節閥在控製形式上是通過閥門開啟角度大小來實現控製開度和截麵麵積。控製過程是在電機轉動過程中，不斷以線性電阻值反饋給控製單元，控製單元根據測量值和電動調節閥的反饋電阻值進行比對和判斷，發出控製信號到達目標位置即刻停止動作的原理。
　　
電動比例調節閥控製原理

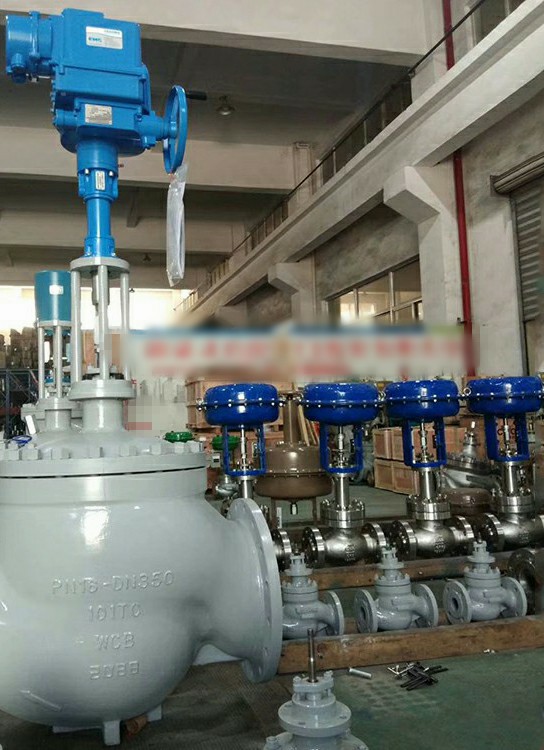

電動比例調節閥由電動執行機構和閥體共同構成一個總成執行單元。其中電動執行機構的動力電源普通常用的為：AC220V或者AC380V，控製信號常用的就是4~20mA，同時也有0-10V等弱電信號製式。電動執行機構內置伺服控製器，控製器將電流信號（或是電壓信號）轉換為電機的角行程信號後，由電機驅動齒輪和蝸杆帶動蝸輪減速輸出，來驅動閥杆做0-90°部分回轉運動，實現角行程控製調節功能。 　　
電動比例調節閥電氣原理 　　
電動比例調節閥的電氣部分工作狀態反饋：電機驅動齒輪運轉傳遞給電氣控製部分的輔助軸齒輪帶動三接頭的滑動電位器輸出閥門的電阻值變量定位信號，動力線由三根線和兩組限位開關組成總成(全開，全關，公共線) 　　
電動比例調節閥應用領域 　　
電動比例調節閥適用於各種工業自動化過程控製計算機控製係統（DCS）與係統和測量儀表共同構成流量，溫度，壓力等工藝參數的調節自控設備。主要應用於：工業自動化生產過程控製領域。例如：石油化工煉油，管道原油輸送；發電廠汽輪機組冷卻，潤滑油供應，燃燒風量調節；環保汙水處理中的液體輸送切斷，開關，流量調節等各種工業自控過程控製。
