氣體通過調節閥控製閥門的特性
摘要：氣體介質因為其固有的特性——可壓縮性，在
閥門的流動中不同於液體。比如在節流過程中，因為在節流孔口處強烈的擾動和渦流，導致能量分布的不均，容易產生噪聲。本文主要討論氣體在流經閥門設備時參數的變化與流道截麵積的關係，以及流動過程中氣體能量的傳遞、轉換等問題。
關鍵詞：可壓縮性；能量轉換；噪音；
控製閥
1緒論
工程中，常見的氣體流動都是穩定流動或接近穩定的流動。同時任何一個截麵上任一點的流速、壓力、溫度參數也均不相同。且工質在流動中可能與外界交換熱量。上述過程是及其複雜的，為了簡化問題的研究，考慮到工程中氣體快速地通過閥門，認為來不及與閥門進行熱交換。同時取各截麵某參數的平均值作為該截麵上各點參數的值，因此把氣體工質的流動看作不可逆的一維絕熱穩定流動。
2能量守恒方程
由熱力學定律，在開口係統穩定流動的能量微分表達式為：

忽略重力的作用，也不考慮對閥門做功。同時，考慮到流體和閥門的摩擦作用、流動中流體克服摩擦力做的功轉化為熱量，而這部分熱量又重新被加入到流動的流體中。上式簡化為：

很顯然，克服摩擦消耗的功δw摩擦和由它轉換的熱量δq吸是相等的，而δq為與外界交換的熱量，對於絕熱流動，該值為0，即有

對上式進行積分，因此，沿流動方向任意截麵應滿意

3截麵參數變化
根據參考文獻1，可以得出絕熱等熵流動中參數變化的相對關係。見以下公式：



其中：v為比體積
c為流速
A為截麵積
к為比熱比係數
雖然上述公式是由絕熱等熵流動推出，但對於絕熱流動的截麵參數變化分析具有指導意義。由以上三個公式可以看出，參數的變化與氣體的馬赫數有關。當氣體介質進入閥門時，處於亞聲速流動。在通過節流口處(見圖1)，因為麵積減小，流速會增加，壓力降低，比體積增加，介質膨脹。通過節流口後，流通麵積變大，流速降低，壓力恢複，比體積減小，介質壓縮。但因為在閥門節流口處的摩擦導致的能量轉換，壓力已不可能恢複到閥前壓力。流出閥門後，相比較閥前狀況，閥後壓力減小，流速有一定增加，介質密度有一定減小。

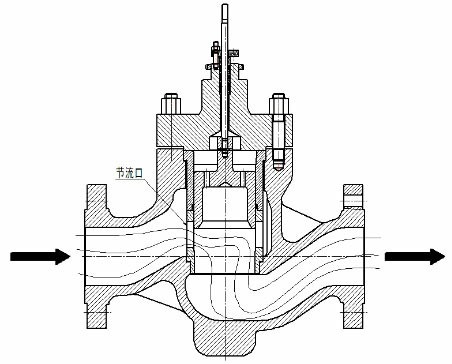

圖1
如果在節流口處的麵積減小得足夠小，流速有可能增加到聲速。此時，整個閥門的質量流量達到大值。若此時進一步增加麵積，則氣體膨脹至超音速，壓力進一步降低。有可能產生較大的噪音。但質量流量不再增加。這種情形即是氣體選型時遇到的阻塞流情形。對於多級降壓的閥內件結構，尤其要注意這種流速增加的狀況。因為多級降壓內件通常被設計成如下的形式(見圖2)。通常外麵的套筒麵積較大，然後減小，到裏層套筒的麵積小。這種從外到裏流的設計方式對於液體工況來講效果很好，它有效地加大了阻尼，降低了壓差。但是對於氣體工況來講，效果卻恰恰相反。由於節流麵積逐級不斷收縮，氣體不斷加速，壓力不斷降低，密度持續減小，介質不斷膨脹，有可能被膨脹至音速甚至超音速。此時，會引起很強的振動。因為振動的強弱是和流速的平方成正比的。輕者引起噪音很大，重者甚至能破壞管道。因此對於多級降壓結構來講，氣體流向應當從裏往外流。先讓氣體節流降壓，然後逐漸適度壓縮，以控製內部的流速。防止振動的影響(見圖2)。

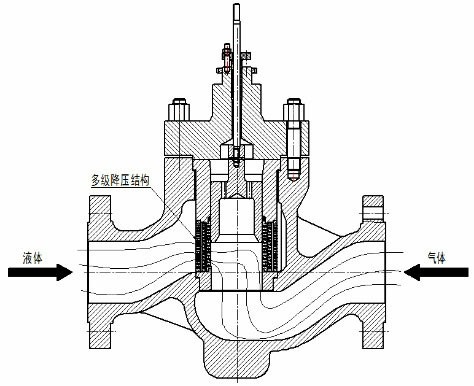

圖2
根據參考文獻3，對一維絕熱等熵流動，有如下公式成立：

其中：pcr為流速達到當地聲速時的介質壓力
p0為當介質速度減為0時的介質壓力，稱為滯止壓力，也成為總壓力，是一個理論值
vcr為臨界壓力比
к為比熱比係數
上式表明了當流速達到當地聲速時，即是質量流量達到大時，也就是浮現阻塞流的時候的壓力比值，這個比值隻與工質性質有關。現列舉幾個常見的數值，見表1：
