產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 液動法蘭閘閥
- DN150 PN16Z741H16C
- DN150 PN16Z741H16C- 液動法蘭閘閥
- 100
上一個：船用液動蝶閥 下一個:液動鑄鐵明杆楔式閘閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN150 PN16Z741H16C- 液動法蘭閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
液動法蘭閘閥種類
生產：液動法蘭閘閥規格、液動法蘭閘閥參數、液動法蘭閘閥尺寸、液動法蘭閘閥價格、液動法蘭閘閥特點、液動法蘭閘閥用途、液動法蘭閘閥優點、DN800液動法蘭閘閥、DN1000液動法蘭閘閥、DN1200液動法蘭閘閥、DN1400液動法蘭閘閥、DN1800液動法蘭閘閥、DN2400液動法蘭閘閥
如需了解更多液動法蘭閘閥資料請： :液動法蘭閘閥說明書資料介紹:

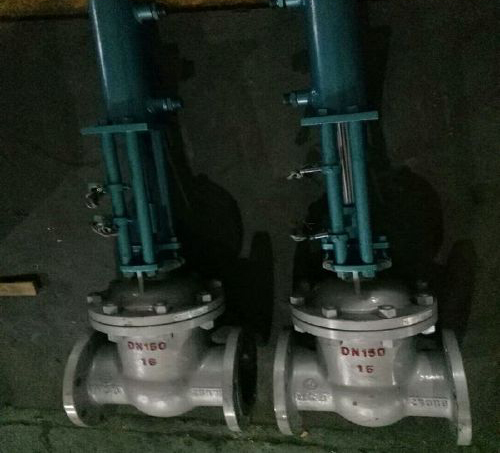

DN150 PN16液動法蘭閘閥Z741H-16C:法蘭連接的楔式法蘭閘閥，液動執行器控製開關，明杆單閘板，密封麵材質Cr13係列不鏽鋼，閥體材質碳鋼，16壓力，通經DN150（國標），適用溫度：-29℃~425℃，廣泛適用於石油、化工、製藥、電力等行業，在公稱壓力≤1.6MPa的蒸汽、水、油類介質的管路上作啟閉用。
液動法蘭閘閥型號編製：
液動法蘭閘閥特點:
1、機、電、液、儀 ，實現現場控製，集中監控或自動控製。
2、無級調力，運行平穩，衝擊力小，適用於較高壓力場合。
3、節能，液壓傳動效率高達80%
4、閥門整體結構緊湊，體積小，無需液壓泵站。 5、可控製任意閥位並可鎖定。
液動法蘭閘閥執行標準:
設計製造: JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
液動法蘭閘閥性能參數:
液動法蘭閘閥零部件材質:
液動法蘭閘閥結構尺寸:
液動法蘭閘閥結構尺寸圖:
安裝注意事項:
1.安裝前須檢查閥門腔內和密封麵等部位，不允許有汙物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前， 校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求*性；
5.用戶在安裝閥門時， 預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7. 定期保養，不得隨意碰撞及擠壓，以免影響密封。
8.安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN150 PN16Z741H16C- 液動法蘭閘閥產品，請您根據DN150 PN16Z741H16C- 液動法蘭閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
液動法蘭閘閥種類
生產：液動法蘭閘閥規格、液動法蘭閘閥參數、液動法蘭閘閥尺寸、液動法蘭閘閥價格、液動法蘭閘閥特點、液動法蘭閘閥用途、液動法蘭閘閥優點、DN800液動法蘭閘閥、DN1000液動法蘭閘閥、DN1200液動法蘭閘閥、DN1400液動法蘭閘閥、DN1800液動法蘭閘閥、DN2400液動法蘭閘閥
如需了解更多液動法蘭閘閥資料請： :液動法蘭閘閥說明書資料介紹:
DN150 PN16液動法蘭閘閥Z741H-16C:法蘭連接的楔式法蘭閘閥，液動執行器控製開關，明杆單閘板，密封麵材質Cr13係列不鏽鋼，閥體材質碳鋼，16壓力，通經DN150（國標），適用溫度：-29℃~425℃，廣泛適用於石油、化工、製藥、電力等行業，在公稱壓力≤1.6MPa的蒸汽、水、油類介質的管路上作啟閉用。
液動法蘭閘閥型號編製：
| Z | 7 | 4 | 1 | H | -16 | ||
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Z：閘閥 | 3：渦輪 | B：常閉 | 1：楔式閘閥 | H：Cr13係列不鏽鋼 | 10:1.0MPa | 無：鑄鐵 | |
| 7：液動 | K：常開 | 4：梅花形 | T：銅合金 | 16:1.6MPa | C:WCB | ||
| 9：電動 | S:帶手動 | 7：圓形 | W：本體密封 | 25:2.5MPa | P：304 | ||
| 無：手柄 | 40:4.0MPa | R：316 |
1、機、電、液、儀 ，實現現場控製，集中監控或自動控製。
2、無級調力，運行平穩，衝擊力小，適用於較高壓力場合。
3、節能，液壓傳動效率高達80%
4、閥門整體結構緊湊，體積小，無需液壓泵站。 5、可控製任意閥位並可鎖定。
液動法蘭閘閥執行標準:
設計製造: JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
液動法蘭閘閥性能參數:
| 型號 | PN | 工作壓力 | 適用溫度 | 適用介質 | 材料 | ||||
| (Mpa) | （℃） | 閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥杆 | 填料 | |||
| Z741H-16 | 16 | 1.6 | ≤425 | 水、蒸汽、油品等 | 鑄鋼 | 碳鋼堆焊 | 堆焊不鏽鋼 | 碳素鋼或鉻不鏽鋼 | 石棉石墨 |
| 油品、煤氣等 | 碳鋼堆焊 | 堆焊不鏽鋼 |
| 型號 | 零件名稱 | ||||
| 閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥杆 | 填料 | |
| Z741H-16 | 鑄鋼 | 碳鋼堆焊 | 碳鋼堆焊 | 碳素鋼或鉻不鏽鋼 | 石棉石墨 |
| 碳鋼堆焊 | 碳鋼堆焊 |
| DN | L | D | D1 | D2 | b | z×Φd | H | H1 | D0 | 重量/kg |
| 100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 525 | 641 | 210 | 62 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 733 | 898 | 275 | 115 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 909 | 1113 | 335 | 170 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1055 | 1305 | 370 | 255 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1315 | 1635 | 410 | 345 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1326 | 1697 | 485 | 515 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1515 | 1925 | 515 | 665 |
安裝注意事項:
1.安裝前須檢查閥門腔內和密封麵等部位，不允許有汙物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前， 校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求*性；
5.用戶在安裝閥門時， 預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7. 定期保養，不得隨意碰撞及擠壓，以免影響密封。
8.安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN150 PN16Z741H16C- 液動法蘭閘閥產品，請您根據DN150 PN16Z741H16C- 液動法蘭閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
