產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 電動執行器
- SDQ251801219＋ZT137TG
- SDQ251801219＋ZT137TG-電動執行器
- 101

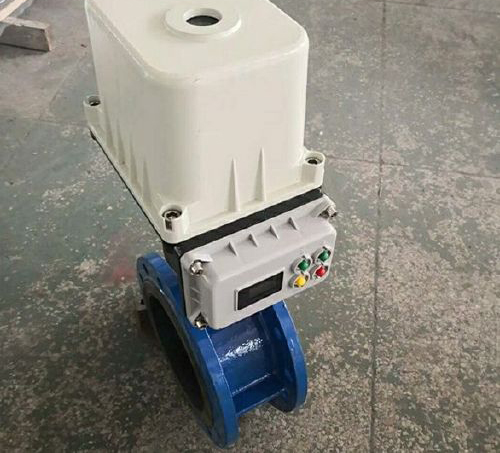

上一個：防爆調節型閥門電動裝置 下一個:電動角行程蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多SDQ251801219＋ZT137TG-電動執行器相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
電動執行器產品說明書資料介紹
電動執行器控製係統中各類球閥、蝶閥進行控製和調節的一種裝置驅動能源電動執行器，廣泛用於電力、石油、化工、冶金、環保等
用途
1、用於碟閥、球閥、旋塞閥、風門擋板等90°部分回轉閥門的開/關或調節。
2、隔爆型：ExdⅡBT4適用環境為ⅡAⅡB類T1～T4組爆炸性氣體（GB3836.1-2000）。
特點
1、體積小、重量輕。殼體高強度鋁合金壓鑄而成。
2、電機：具有過熱保護功能。
3、主減速機構：由一對正齒輪及NN型少齒差行星齒輪傳動組成。
4、環境溫度：-20℃～+60℃。
5、工作製式：開關型S2-10min,調節型S5-10%,630c/h。
6、標準型防護等級IP65。
7、隔爆型防爆等級ExdIIBT4。
8、全行程角度為90度，可擴展至180度。
9、全自動手切換機構。
10、帶機械力矩保護及機械限位。
11、罩蓋內配有插件式接線端子，便於現場接線。
12、罩蓋外部帶有閥位指示器。
13、基本誤差：≤±1%。
14、死區：≤1%～5%自適應。
性能參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的SDQ251801219＋ZT137TG-電動執行器產品，請您根據SDQ251801219＋ZT137TG-電動執行器參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
電動執行器產品說明書資料介紹
電動執行器控製係統中各類球閥、蝶閥進行控製和調節的一種裝置驅動能源電動執行器，廣泛用於電力、石油、化工、冶金、環保等
用途
1、用於碟閥、球閥、旋塞閥、風門擋板等90°部分回轉閥門的開/關或調節。
2、隔爆型：ExdⅡBT4適用環境為ⅡAⅡB類T1～T4組爆炸性氣體（GB3836.1-2000）。
特點
1、體積小、重量輕。殼體高強度鋁合金壓鑄而成。
2、電機：具有過熱保護功能。
3、主減速機構：由一對正齒輪及NN型少齒差行星齒輪傳動組成。
4、環境溫度：-20℃～+60℃。
5、工作製式：開關型S2-10min,調節型S5-10%,630c/h。
6、標準型防護等級IP65。
7、隔爆型防爆等級ExdIIBT4。
8、全行程角度為90度，可擴展至180度。
9、全自動手切換機構。
10、帶機械力矩保護及機械限位。
11、罩蓋內配有插件式接線端子，便於現場接線。
12、罩蓋外部帶有閥位指示器。
13、基本誤差：≤±1%。
14、死區：≤1%～5%自適應。
性能參數
| 型號 | SDQ6-6 | SDQ9-6 | SDQ6-18 | SDQ9-18 | SDQ13-18 | SDQ25-18 | SDQ50-18 | SDQ80-18 |
| SDJ6-6 | SDJ9-6 | SDJ6-18 | SDJ9-18 | SDJ13-18 | SDJ25-18 | SDJ50-18 | SDJ80-18 | |
| 輸出轉矩（Nm） | 60 | 90 | 60 | 90 | 130 | 250 | 500 | 800 |
| 90°運行時間（S） | 6 | 6 | 18 | 18 | 18 | 18 | 18 | 18 |
| 手動減速比 | 65 | 65 | 65 | 65 | 65 | 65 | 72 | 72 |
| 電動減速比 | 534 | 534 | 1628 | 1628 | 1628 | 1628 | 1580 | 1580 |
| 手輪操作力（N） | 50 | 70 | 50 | 70 | 100 | 120 | 140 | 220 |
| 電機功率（W） | 75 | 75 | 20 | 40 | 40 | 75 | 150 | 240 |
| 供電電壓 | 三相380V/50Hz | |||||||
| 單相220V/50Hz | ||||||||
| 重量（Kg） | 17 | 17 | 16 | 16 | 16 | 17 | 28 | 28 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的SDQ251801219＋ZT137TG-電動執行器產品，請您根據SDQ251801219＋ZT137TG-電動執行器參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
