產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 閘閥

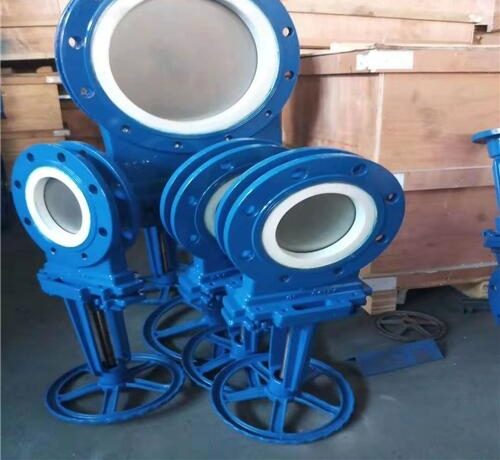

- 手動陶瓷刀閘閥
- PZ73TC
- PZ73TC-手動陶瓷刀閘閥
- 64
上一個:軟密封刀閘閥 下一個:襯聚氨酯刀閘閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PZ73TC-手動陶瓷刀閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、PZ73TC-手動陶瓷刀閘閥產品簡介
適用於發電廠幹灰係統、倉泵出料輸送,也可適用於礦山、造紙、化工等各類有磨損的幹粉塵、水、蒸汽等介質在管道上作啟閉之用。公稱壓力1.0MPa,適用溫度≤250℃。
產品主要工作原理
陶瓷刀閘閥作為閘閥的一種,工作原理同閘閥有些相似,都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直,靠可以切割纖維材料的刀刃形閘板來切斷介質。
三、PZ73TC-手動陶瓷刀閘閥產品主要性能參數
1、公稱壓力:0.6~1.6Mpa;
2、公稱通徑:DN50~600;
3、適用溫度:-40~425℃;
4、連接形式:法蘭;
5、驅動方式:手動、電動、氣動。
四、PZ73TC-手動陶瓷刀閘閥產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PZ73TC-手動陶瓷刀閘閥產品,請您根據PZ73TC-手動陶瓷刀閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、PZ73TC-手動陶瓷刀閘閥產品簡介
適用於發電廠幹灰係統、倉泵出料輸送,也可適用於礦山、造紙、化工等各類有磨損的幹粉塵、水、蒸汽等介質在管道上作啟閉之用。公稱壓力1.0MPa,適用溫度≤250℃。
產品主要工作原理
陶瓷刀閘閥作為閘閥的一種,工作原理同閘閥有些相似,都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直,靠可以切割纖維材料的刀刃形閘板來切斷介質。
三、PZ73TC-手動陶瓷刀閘閥產品主要性能參數
1、公稱壓力:0.6~1.6Mpa;
2、公稱通徑:DN50~600;
3、適用溫度:-40~425℃;
4、連接形式:法蘭;
5、驅動方式:手動、電動、氣動。
四、PZ73TC-手動陶瓷刀閘閥產品主要結構尺寸
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 |
