產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥
- 美標凸耳式電動蝶閥
- D971X
- D971X-美標凸耳式電動蝶閥
- 146
上一個：凸耳式電動蝶閥 下一個:斷電複位蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D971X-美標凸耳式電動蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

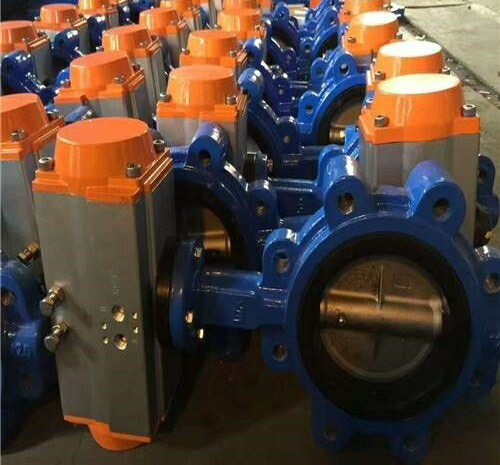

一、D971X-美標凸耳式電動蝶閥產品介紹
的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時電動凸耳蝶閥具有良好的流體控製特性。蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該凸耳式電動蝶閥所產生的壓力降很小，故具有較好的流量控製特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用於熱電站的冷卻水係統。
二、D971X-美標凸耳式電動蝶閥技術參數
三、D971X-美標凸耳式電動蝶閥執行器技術參數
四、D971X-美標凸耳式電動蝶閥凸耳式電動蝶閥零件材料
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D971X-美標凸耳式電動蝶閥產品，請您根據D971X-美標凸耳式電動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、D971X-美標凸耳式電動蝶閥產品介紹
的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時電動凸耳蝶閥具有良好的流體控製特性。蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該凸耳式電動蝶閥所產生的壓力降很小，故具有較好的流量控製特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用於熱電站的冷卻水係統。
二、D971X-美標凸耳式電動蝶閥技術參數
| 公稱通徑DN(mm) | 2"～36" |
| 公稱壓力 | ANSI150LB、300LB |
| 法蘭標準 | ANSIB16.5 |
| 連接形式 | 對夾式 |
| 閥板形式 | 三偏心密封、中線密封 |
| 流量特性 | 近似快開型 |
| 動作範圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 |
| 配置執行機構 | 可配PSQ、HQ、UNIC、361RS等係列角行程電動執行機構 |
| 控製方式 | 開關到位燈(開關兩位控製)、智能調節(4～20mA模擬量信號控製) |
| 執行器類別 | 標準精小型電動執行器 | 3610R電子式執行器參數 | OHQ防爆型執行器參數 |
| 電源電壓 | 標準：220VAC單相可選：110VAC單相、380/440VAC三相、24V/110V/220VAC | ||
| 輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 動作範圍 | 0～90°0～360° | 0～90° | 0～90°、0°～270°可選 |
| 控製方式 | 開關到位燈(開關兩位控製)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控製) | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定製IP68 |
| 防爆等級 | 無防爆 | ExdⅡBT4 | ExdⅡBT4,ExdⅡCT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控製單元 | 電位計、比例控製單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2-PF1/2〞進線線鎖 | 2個PF3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外塗層 | 幹粉，環氧聚酯，具有*防腐功能 |
| 零件名稱 | 材料 |
| 閥體 | 碳鋼、不鏽鋼、鉻鉬鋼 |
| 蝶板 | 碳鋼、不鏽鋼、鉻鉬鋼 |
| 密封圈 | 矽橡膠、氟橡膠、不鏽鋼 |
| 閥杆 | 2Cr13、304 |
| 密封填料 | 聚四氟乙烯、柔性石墨 |
