產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥
- 氣動卡箍式快裝衛生級蝶閥
- D681X
- D681X-氣動卡箍式快裝衛生級蝶閥
- 215
上一個：氣動多層次硬密封蝶閥 下一個:氣動防結露鋁合金蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D681X-氣動卡箍式快裝衛生級蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

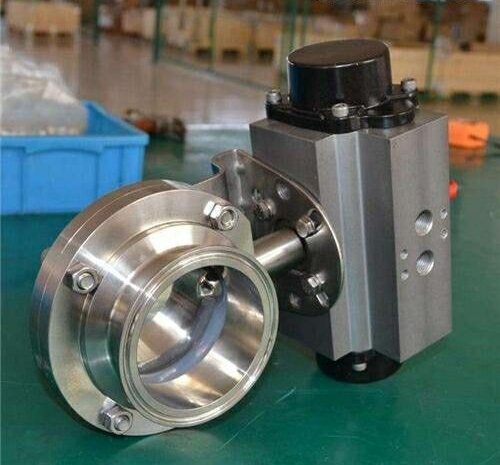

產品簡介：
D681X-氣動卡箍式快裝衛生級蝶閥采用標準電子拋光，光滑表麵確保清潔，無介質積存區域，不會產生潛在的汙染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用於如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。
產品特點：
1、閥體、閥板采用316L材料
2、閥座的材料是無毒而衛生
3、流道內壁240Grit拋光
4、內部流道沒有死角，易清洗
執行機構：
采用新型係列ATD型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
技術參數和性能：
外形尺寸：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D681X-氣動卡箍式快裝衛生級蝶閥產品，請您根據D681X-氣動卡箍式快裝衛生級蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
產品簡介：
D681X-氣動卡箍式快裝衛生級蝶閥采用標準電子拋光，光滑表麵確保清潔，無介質積存區域，不會產生潛在的汙染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用於如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。
產品特點：
1、閥體、閥板采用316L材料
2、閥座的材料是無毒而衛生
3、流道內壁240Grit拋光
4、內部流道沒有死角，易清洗
執行機構：
采用新型係列ATD型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧複位式 | 公稱通徑 | 19～102mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 304/316/316L不鏽鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 304/316/316L不鏽鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 304/316/316L不鏽鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 矽膠 | |
| 動作範圍 | 0～90°±5° | 結構形式 | 快裝型、螺紋型、焊接型 |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 溫度 | 矽膠≤130℃ |
| GTD110～GTD350/ATD52～240 G1/4″ | 適用介質 | 食品、藥品、酒類，乳類、飲料 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 重量輕、操作力矩小、拆裝方便、耐老化 |
外形尺寸：
| 公稱通徑 | A | H | L | D | E | 執行器型號 |
| 19 | 147 | 178 | 66 | 25.4 | 66 | ATD-52 |
| 25 | 147 | 178 | 66 | 50.5 | 66 | ATD-52 |
| 32 | 147 | 192 | 66 | 50.5 | 66 | ATD-52 |
| 38 | 147 | 196 | 66 | 50.5 | 66 | ATD-52 |
| 45 | 147 | 210 | 72 | 50.5 | 66 | ATD-52 |
| 51 | 147 | 214 | 72 | 64 | 66 | ATD-52 |
| 57 | 168 | 220 | 76 | 77.5 | 80 | ATD-63 |
| 63 | 168 | 230 | 76 | 77.5 | 80 | ATD-63 |
| 76 | 184 | 238 | 76 | 91 | 95 | ATD-75 |
| 89 | 184 | 243 | 84 | 106 | 95 | ATD-75 |
| 102 | 204 | 282 | 90 | 119 | 103 | ATD-83 |
| 159 | 262 | 325 | 132 | 183 | 108 | ATD-92 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D681X-氣動卡箍式快裝衛生級蝶閥產品，請您根據D681X-氣動卡箍式快裝衛生級蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
