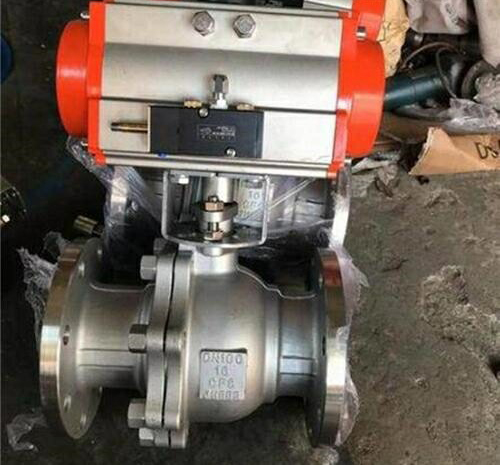

ZQ-O型氣動切斷球閥
產品簡介:
ZQ-O型氣動切斷球閥由執行機構和球閥本體組成,O型球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。具有可靠的密封性能,作為管道內介質的切斷使用,廣泛應用於石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
標準規格
閥體型式:直通鑄造閥
閥芯型式:O型截球體
公稱通徑:DN15 ~300 NPS 1/2〞~12〞
公稱壓力:PN16 ~40 CLASS 150LB ~300LB
連接方式:法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式:一體式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 墊:金屬夾石墨密封
執行機構:氣動:活塞式執行機構、氣動薄膜執行機構
電動:DTR係列 、 3810L係列
表麵塗漆:綠色 丙稀酸聚胺酯磁漆
型號編製
性能
選用參數表

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZQ-O型氣動切斷球閥產品,請您根據ZQ-O型氣動切斷球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
ZQ-O型氣動切斷球閥
產品簡介:
ZQ-O型氣動切斷球閥由執行機構和球閥本體組成,O型球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。具有可靠的密封性能,作為管道內介質的切斷使用,廣泛應用於石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
標準規格
閥體型式:直通鑄造閥
閥芯型式:O型截球體
公稱通徑:DN15 ~300 NPS 1/2〞~12〞
公稱壓力:PN16 ~40 CLASS 150LB ~300LB
連接方式:法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式:一體式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 墊:金屬夾石墨密封
執行機構:氣動:活塞式執行機構、氣動薄膜執行機構
電動:DTR係列 、 3810L係列
表麵塗漆:綠色 丙稀酸聚胺酯磁漆
型號編製
| Z | 執行機構 | Q | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z係列切斷閥 | S:氣動活塞執行機構 J:氣動薄膜執行機構 A:電動DTR執行機構 R:電動3810R執行機構 | Q 切斷閥 | O:標準型軟密封切斷球閥 OH:硬密封切斷球閥 | PN16=16 CL150LB=CL150 | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 | DN50=DN50 NPS2〞=NPS2〞 |
| 如:氣動活塞式切斷球閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZSQO-16C DN50 |
| 流量特性 | 快開(ON-OFF) |
| 額定CV值 | 全腔型CV 21~7359 |
| 行程 | 全開 90° |
| 允許泄漏量 | 軟密封:0泄漏 |
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量係數Cv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 配套氣動執行器 閥座PTFE | ||||||||||||||
| 雙作用ATD- | 50 | 63 | 75 | 88 | 100 | 125 | 145 | 180 | 240 | 265 | ||||
| 單作用ATS- | 63 | 75 | 88 | 100 | 115 | 125 | 145 | 160 | 200 | 240 | 265 | 330 | ||
| 配套電動執行器 閥座PTFE | ||||||||||||||
| 電動執行器3410R- | 05 | 10 | 20 | 50 | 60 | 100 |
