- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 油密封差壓閘閥
- CYZ40H40C
- CYZ40H40C-油密封差壓閘閥
- 89
上一個：帶限位開關高壓球閥 下一個:高壓平衡截止閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多CYZ40H40C-油密封差壓閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

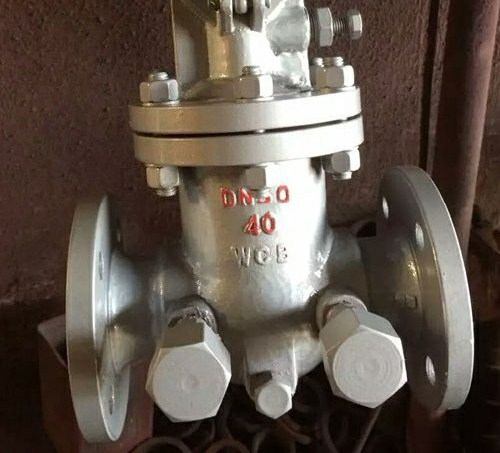

CYZ40H40C-油密封差壓閘閥結構新穎，操作輕便靈活，閥杆填料維護方便不用換填料，密封性能可靠，該閥與老式楔式閘閥相比，其關鍵是改機械強製密封為油膜密封，次密封是彈閘板硬密封， 次密封是密封脂密封，形成二次密封,閥體內設有自動注入密封脂機構和閥體外密封注脂器補償機構等。
結構原理
CYZ40HCYZ40H40C-油密封差壓閘閥結構原理是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表麵移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥後，即閥的下遊端，由於介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封麵上形在密封油膜，從而實現密封。在閥體外部的前後部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，隻需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封麵上又實現了密封。
執行標準
通用閥門 法蘭和對焊連接鋼製閘閥 GB12234
法蘭連接金屬閥門的結構長度 GB12221
整體鑄鋼管法蘭 JB/T79.1~97.4
天然氣地麵設施抗硫化物應力開裂金屬材料要求 SY/T0599
鋼製閥門一般要求 GB/T12224
通用閥門 供貨要求 GB/T12252
閥門的檢驗與試驗 JB/T9092
通用閥門 標誌 GB/T12220
零件材料
性能參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CYZ40H40C-油密封差壓閘閥產品，請您根據CYZ40H40C-油密封差壓閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
CYZ40H40C-油密封差壓閘閥結構新穎，操作輕便靈活，閥杆填料維護方便不用換填料，密封性能可靠，該閥與老式楔式閘閥相比，其關鍵是改機械強製密封為油膜密封，次密封是彈閘板硬密封， 次密封是密封脂密封，形成二次密封,閥體內設有自動注入密封脂機構和閥體外密封注脂器補償機構等。
結構原理
CYZ40HCYZ40H40C-油密封差壓閘閥結構原理是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表麵移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥後，即閥的下遊端，由於介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封麵上形在密封油膜，從而實現密封。在閥體外部的前後部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，隻需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封麵上又實現了密封。
執行標準
通用閥門 法蘭和對焊連接鋼製閘閥 GB12234
法蘭連接金屬閥門的結構長度 GB12221
整體鑄鋼管法蘭 JB/T79.1~97.4
天然氣地麵設施抗硫化物應力開裂金屬材料要求 SY/T0599
鋼製閥門一般要求 GB/T12224
通用閥門 供貨要求 GB/T12252
閥門的檢驗與試驗 JB/T9092
通用閥門 標誌 GB/T12220
零件材料
| 主要零件材料 | |||||||
| 零件名稱 | 閥體、閥蓋 | 閘板 | 閥座 | 閥杆 | 閥杆螺母 | 密封麵 | |
| 材料 | 基本型 | WCB | WCB+13Cr/STL | 合金鋼+13Cr | 合金鋼 | 鋁青銅 | 聚四氟乙稀PTFE |
| 抗硫型 | WCB抗硫處理 | WCB+STL | 合金鋼+STL | 318鋼 | 增強聚四氟乙稀PTFE | ||
| 壓力等級 | 常溫下壓力試驗（MPa） | 適用溫度（℃） | 適用介質 | ||||
| 殼體試驗 | 密封試驗 | 上密封試驗 | 抗硫型 | 基本型 | |||
| 公稱壓力 | 1.6 | 2.4 | 1.76 | 1.76 | -29-121或按用戶服務要求 | 含H2S和CO2＞500Mg/m3的介質 | 石油、天然氣、水等 |
| PN（MPa） | 2.5 | 3.75 | 2.75 | 2.75 | |||
| 4 | 6 | 4.4 | 4.4 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | ||||
| 10 | 15 | 11 | 11 | ||||
| 16 | 24 | 17.6 | 17.6 | ||||
| 磅級Lb | 150 | 2.93 | 2.07 | 2.07 | |||
| 300 | 7.58 | 5.52 | 5.52 | ||||
| 400 | 10 | 7.31 | 7.31 | ||||
| 600 | 15 | 11.03 | 11.03 | ||||
| 900 | 22.4 | 16.54 | 16.54 | ||||
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CYZ40H40C-油密封差壓閘閥產品，請您根據CYZ40H40C-油密封差壓閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
