產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 陶瓷閥門
- 陶瓷止回閥
- H44TC

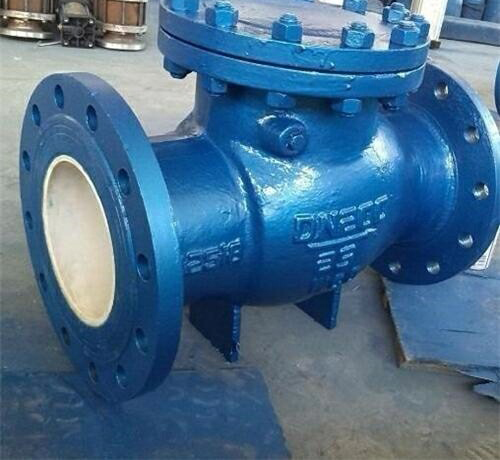

- H44TC-陶瓷止回閥
- 40
上一個:陶瓷三通換向止回閥 下一個:陶瓷單閘板閘閥 氣動陶瓷插板閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H44TC-陶瓷止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、H44TC-陶瓷止回閥產品簡介
適用於高硬度的顆粒介質,或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa,適應溫度≤200℃。與介質接觸的部會均為結構陶瓷材料,其化學穩定性及硬度*(洛氏硬度HRC88),僅次於金剛石。因此,本閥具有*的耐磨損、耐腐蝕、耐衝蝕性能,且隔熱性好、熱膨脹小。
二、H44TC-陶瓷止回閥產品詳細介紹
陶瓷的止回閥防止介質倒流的自動閥門,流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟,介質倒流是靠閥瓣的自重或輔助機構自動關閉,以防止介質倒流保護設備的政策運行。該產品的閥瓣、閥座密封麵的材料均采用結構陶瓷製造,提高了閥門的耐磨性與耐衝刷性,大大的延長了使用壽命。該產品在閥座上沒有防止衝擊的結構,以保護閥座抗衝擊性。
三、H44TC-陶瓷止回閥產品主要技術參數
四、H44TC-陶瓷止回閥產品主要結構尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H44TC-陶瓷止回閥產品,請您根據H44TC-陶瓷止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、H44TC-陶瓷止回閥產品簡介
適用於高硬度的顆粒介質,或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa,適應溫度≤200℃。與介質接觸的部會均為結構陶瓷材料,其化學穩定性及硬度*(洛氏硬度HRC88),僅次於金剛石。因此,本閥具有*的耐磨損、耐腐蝕、耐衝蝕性能,且隔熱性好、熱膨脹小。
二、H44TC-陶瓷止回閥產品詳細介紹
陶瓷的止回閥防止介質倒流的自動閥門,流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟,介質倒流是靠閥瓣的自重或輔助機構自動關閉,以防止介質倒流保護設備的政策運行。該產品的閥瓣、閥座密封麵的材料均采用結構陶瓷製造,提高了閥門的耐磨性與耐衝刷性,大大的延長了使用壽命。該產品在閥座上沒有防止衝擊的結構,以保護閥座抗衝擊性。
三、H44TC-陶瓷止回閥產品主要技術參數
| 型號 | -10 NP-16 NP-25 |
| 介質公稱壓力 | 1.0MPa 1.6MPa 2.5MPa |
| 介質工作溫度 | -20~425℃ |
| 材料 | 閥體、閥板:WCB+工程陶瓷;密封麵:工程陶瓷 |
四、H44TC-陶瓷止回閥產品主要結構尺寸
| 型號 | 公稱通徑DN | 尺寸 | |||||||
| L | D | D1 | D2 | b | f | Z-Φd | H | ||
| -10 -16 | 40 | 180 | 150(140) | 110(105) | 85 | 20 | 2 | 4-Φ18 | 134 |
| 50 | 200 | 165(155) | 125(120) | 100 | 20 | 2 | 4(8)-Φ18 | 144 | |
| 65 | 240 | 185(175) | 145(140) | 120 | 22 | 2 | 4(8)-Φ18 | 158 | |
| 80 | 260 | 200 | 160 | 135 | 24 | 2 | 8-Φ18(23) | 176 | |
| 100 | 300 | 220(225) | 180(185) | 155(160) | 26 | 2 | 8-Φ18(23) | 193 | |
| 125 | 350 | 250(270) | 210(225) | 185(195) | 26 | 2 | 8-Φ18(23) | 210 | |
| 150 | 400 | 285(305) | 240(260) | 210(230) | 28 | 2 | 8-Φ23 | 233 | |
| 200 | 500 | 340(350) | 295(305) | 265(275) | 30 | 2 | 12-Φ23 | 304 | |
| 250 | 600 | 405(430) | 355(380) | (345) | 34 | 2 | 12-Φ27 | 340 | |
| 300 | 700 | 460(480) | 410(430) | (395) | 36 | 3 | 12(16)-Φ27 | 382 |
