產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 調節閥
- 氣動活塞切斷閥
- ZSPQ
- ZSPQ-氣動活塞切斷閥
- 43
上一個：氣動衛生級調節閥 下一個:洗滌液調節閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZSPQ-氣動活塞切斷閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

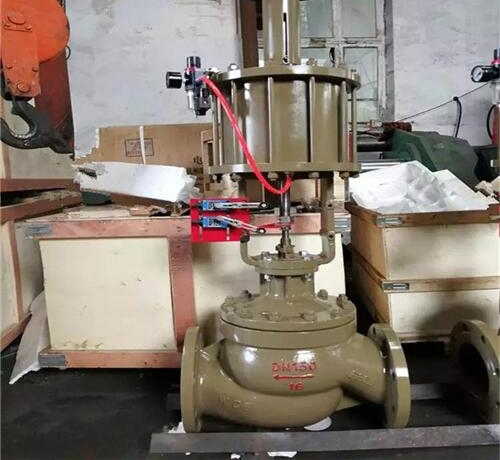

一、ZSPQ-氣動活塞切斷閥產品簡述
由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形式，DN20閥芯為頂部導向，DN25～300閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用於無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控製係統中。
具有設計新穎、結構緊湊、操作力大及密封性能優良等優點。 結構與原理氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節結構的型式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧複位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用於不同的溫度及壓力。
二、ZSPQ-氣動活塞切斷閥產品主要部件材質
三、ZSPQ-氣動活塞切斷閥產品主要技術參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZSPQ-氣動活塞切斷閥產品，請您根據ZSPQ-氣動活塞切斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、ZSPQ-氣動活塞切斷閥產品簡述
由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形式，DN20閥芯為頂部導向，DN25～300閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用於無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控製係統中。
具有設計新穎、結構緊湊、操作力大及密封性能優良等優點。 結構與原理氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節結構的型式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧複位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用於不同的溫度及壓力。
二、ZSPQ-氣動活塞切斷閥產品主要部件材質
| 零件名稱 | 材料 |
| 閥體、閥蓋 | ZG230—450；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti |
| 閥杆、閥芯 | 1Cr18Ni9 |
| 密封填料 | V型聚四氟乙烯 |
| 密封墊 | 1Cr18Ni9夾石棉板 |
| 蝸杆 | 45 |
| O型密封圈 | 耐油橡膠 |
| 壓縮彈簧 | 60Si2Mn |
| 支架 | QT400-18 |
| 渦輪箱、渦輪、氣缸、軸承蓋、活塞 | HT200 |
| 推杆 | 2Cr13 |
三、ZSPQ-氣動活塞切斷閥產品主要技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥座直徑mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 140 | 166 | 216 |
| 額定流量係數Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 公稱壓力MPa | 4.0 | ||||||||||
| 行程mm | 16 | 25 | 40 | 60 | |||||||
| 介質溫度℃ | -40~150（常溫）；-40~450（中溫）；-60~550（高溫）；-250~ -60（低溫） | ||||||||||
| 流量特性 | 兩位快開式 | ||||||||||
| 配執行機構 | ZSD-2 | ZSD-3 | ZSD-5 | ZSD-7 | |||||||
| 法蘭尺寸、型式 | 按JB/T79.2-94凹式(常、中、高溫)；按JB/T79.3-94椎槽式（低溫） | ||||||||||
| 閥體材質 | ZG230—450；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti |
