• ZJHX氣動高壓小流量調節閥
• 325

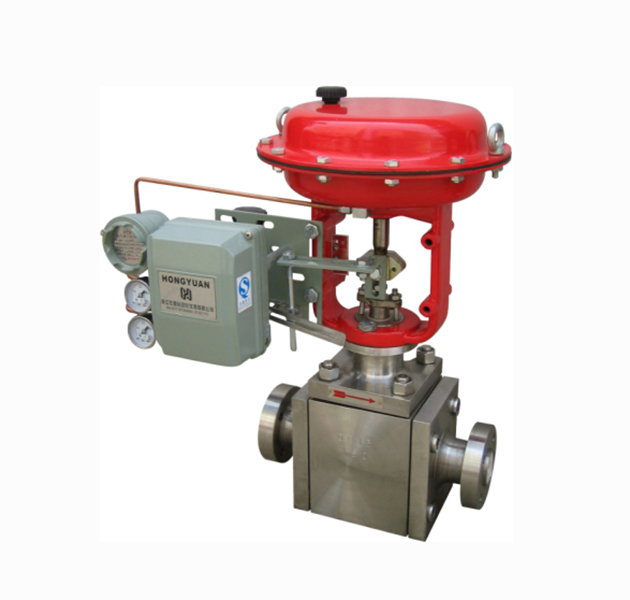

ZJHX氣動高壓小流量調節閥係列體積小、重量輕、性能高、用於 微小流量的精確控製。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。

ZJHX氣動高壓小流量調節閥技術參數及性能

閥體型式：	直通鍛造閥體
公稱通徑：	DN5、8、10、15、20、25mm
公稱壓力：	PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
	CLASS 150、300、 600、900、1500 Lb
	JIS 10K、20K、30K、40K
連接方式：	螺紋：（適用於 1”以下）
	焊接：SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	閥體一體型
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：	氣動：多彈簧執行機構
	電動：3810L係列 、PSL係列
閥內部件：
閥芯型式：	單座柱塞
流量特性：	等百分比、線性 、快開
內件材質：	標準材質組合及使用溫度、壓力範圍請參閱附錄

表1．可提供的用戶選擇
閥體	型式	直通	閥蓋	型式	閥體一體型
	材質	WCB、WC9、304、316等		材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、
	材質	304、304 STL/PTFE、316、316 STL/PTFE		柔性石墨

注：1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金塗層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥杆填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用於溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不鏽鋼，還可以提供多種用於高腐蝕性應用場合的合金材料。

表2．本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥芯（杆）	304	304	304
3	墊片	316 石墨/PTFE
4	套筒	304	304	304
5	填料墊	304	304	304
6	填料	PTFE/柔性石墨
7	壓套螺母	304	304	304
表3．本體材質為不鏽鋼
1	閥體	CF8	CF8M	CF3M
2	閥芯（杆）	304	316	316L
3	墊片	316 石墨/PTFE
4	套筒	304	316	316L
5	填料墊	304	316	316L
6	填料	PTFE/柔性石墨
7	壓套螺母	304	316	316L

表4．ZJHX係列氣動小流量調節閥尺寸及縮腔型內件與行程額定Cv值：
閥門尺寸	閥門尺寸	額定行程	額定Cv值
inch	inch	（mm）	閥門開度%行程
（mm）	（mm）		等百分比性					直線特性
			10%	30%	50%	70%	100%	10%	30%	50%	70%	100%
3月4日	1/5 （5）	10	0.04	0.11	0.24	0.62	0.8	0.09	0.27	0.35	0.64	0.9
-20	1/4 （8）	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	3/8（10）		0.14	0.27	0.53	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	1/2 （15）		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	3/4 （20）		0.34	0.68	1.35	3.74	6.3	1.05	2.6	4.16	5.72	6.9
